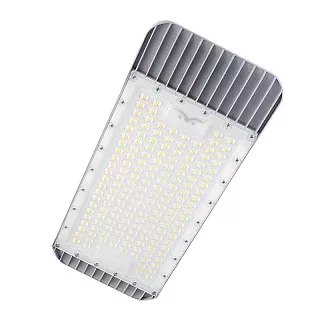

Консольный светодиодный светильник Diora Caiman 120
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Caiman 120 — консольный светодиодный светильник мощностью 120 Вт со световым потоком от 17 500 до 20 500 лм. Предназначен для наружного освещения автомобильных дорог, городских магистралей, транспортных проездов, парковочных комплексов и промышленных территорий. Модель представлена с тремя типами кривой силы света (КСС), цветовой температурой от 2700 до 5000 К и дополнительными модификациями Avto.
По мощности Diora Caiman 120 располагается между моделями 105 и 135 Вт. Световой поток до 20 500 лм позволяет рассматривать его для систем освещения с повышенными требованиями к светотехническим показателям. При выборе светильника учитываются ширина освещаемой территории, высота опор, расстояние между точками установки и необходимая равномерность освещения.
Конструкция и технические особенности
Корпус Diora Caiman 120 изготовлен из литого алюминия и предназначен для размещения светодиодных модулей, оптической системы и электронного источника питания. Оптические элементы из ударопрочного поликарбоната обеспечивают формирование светового потока в соответствии с выбранной кривой силы света.
Конструкция имеет степень защиты IP67, предусматривающую пыленепроницаемость и защиту от воздействия воды в пределах установленного класса. Показатель ударопрочности IK08 характеризует устойчивость оболочки к механическим воздействиям. Климатическое исполнение УХЛ1 и рабочий температурный диапазон от −60 до +60 °C предусматривают применение светильника в соответствующих условиях наружной эксплуатации.
Электропитание осуществляется от сети переменного тока напряжением 176–264 В с частотой 50–60 Гц либо от источника постоянного тока напряжением 180–370 В. Встроенный источник питания оснащён гальванической развязкой и активным корректором коэффициента мощности.
Светильник предназначен для установки на консольные кронштейны опор освещения с посадочным диаметром 20–52 мм. При выборе оборудования необходимо учитывать совместимость крепления, вылет консоли и ориентацию светильника относительно освещаемой поверхности.
Варианты светораспределения
Для Diora Caiman 120 предусмотрены косинусная, широкая боковая и широкая осевая кривые силы света. Различия между ними определяют пространственное распределение излучения и позволяют подбирать оптическое исполнение под конкретную схему освещения.
| Обозначение КСС | Тип светораспределения | Особенности |
|---|---|---|
| Д | Косинусная | Косинусное распределение силы света |
| ШБ4 | Широкая боковая | Широкое распределение светового потока с боковой направленностью |
| ШО | Широкая осевая | Широкое распределение света относительно осевого направления |
Наибольший световой поток Diora Caiman 120 составляет 20 500 лм. Такое значение предусмотрено для стандартных модификаций с косинусной КСС Д и цветовой температурой 3000, 3500, 4000 или 5000 К. При температуре 2700 К световой поток снижается до 17 500 лм.
Исполнения с КСС ШБ4 и ШО обеспечивают 20 000 лм. Широкая боковая оптика позволяет учитывать расположение светильников сбоку от освещаемой поверхности, а широкая осевая применяется в схемах, где требуется соответствующее распределение силы света относительно оптической оси.
Оптимальная КСС выбирается на основании светотехнического расчёта. Помимо общего светового потока необходимо учитывать распределение освещённости, равномерность освещения и расположение светильников относительно дороги или площадки.
Цветовая температура и доступные исполнения
Светильники Diora Caiman 120 выпускаются с коррелированной цветовой температурой 2700, 3000, 3500, 4000 и 5000 К. Это позволяет выбирать оттенок излучения от тёплого до более холодного белого света в соответствии с требованиями проекта.
В модельном ряду предусмотрены стандартное исполнение и исполнение Avto.
Стандартные модификации представлены с тремя типами КСС. Косинусная оптика Д доступна во всех пяти вариантах цветовой температуры, включая 2700 К. Для КСС ШБ4 и ШО предусмотрены значения 3000, 3500, 4000 и 5000 К.
Исполнение Avto выпускается с широкой осевой КСС ШО при цветовой температуре 3500, 4000 или 5000 К. Его световой поток составляет 19 500 лм, что на 500 лм меньше стандартной модификации ШО той же мощности.
| Исполнение | Тип КСС | Световой поток, лм | Цветовая температура, К |
|---|---|---|---|
| Стандартное | Д | 17 500 | 2700 |
| Стандартное | Д | 20 500 | 3000 / 3500 / 4000 / 5000 |
| Стандартное | ШБ4 | 20 000 | 3000 / 3500 / 4000 / 5000 |
| Стандартное | ШО | 20 000 | 3000 / 3500 / 4000 / 5000 |
| Avto | ШО | 19 500 | 3500 / 4000 / 5000 |
Таким образом, при одинаковой мощности 120 Вт световой поток изменяется в зависимости от оптического исполнения, цветовой температуры и выбранной модификации. Эти параметры необходимо учитывать совместно при подборе оборудования.
Технические характеристики
Применение
Diora Caiman 120 предназначен для освещения транспортных и производственных территорий, где требуется световой поток соответствующего диапазона при консольном размещении оборудования.
Одним из направлений применения модели является освещение автомобильных дорог и городских магистралей. При организации дорожного освещения учитываются категория дороги, ширина проезжей части, количество полос движения, расположение опор и нормируемые показатели освещения. Наличие разных КСС позволяет подобрать светильник для предусмотренной проектом схемы размещения оборудования.
На территориях промышленных предприятий Diora Caiman 120 может использоваться для освещения внутренних транспортных магистралей, подъездных путей, открытых складских и логистических площадок. Световой поток до 20 500 лм позволяет рассматривать модель для участков, где требуется большая интенсивность освещения по сравнению с младшими моделями серии.
Светильник также может применяться при модернизации существующих систем наружного освещения. В таких проектах необходимо проверять соответствие крепления параметрам установленных кронштейнов, учитывать характеристики питающей сети и выполнять светотехнический расчёт для выбранной оптики.
Выбор количества светильников, высоты установки и расстояния между опорами выполняется в соответствии с требованиями к освещению конкретного объекта.
Преимущества практического использования
Световой поток до 20 500 лм. Модель позволяет комплектовать системы наружного освещения оборудованием мощностью 120 Вт с несколькими вариантами светового потока.
Три типа КСС. Косинусная, широкая боковая и широкая осевая оптика позволяют выбирать светораспределение с учётом геометрии освещаемой территории.
Варианты цветовой температуры. Доступны исполнения от 2700 до 5000 К для подбора необходимого оттенка белого света.
Защита корпуса от внешних воздействий. Степень защиты IP67 и ударопрочность IK08 предусмотрены для эксплуатации в условиях наружного размещения.
Широкий диапазон рабочих температур. Светильник рассчитан на эксплуатацию при температуре окружающей среды от −60 до +60 °C.
Различные варианты электропитания. Предусмотрено подключение к сетям переменного и постоянного тока в установленных диапазонах напряжения.
Дополнительное исполнение Avto. Модификации с КСС ШО и световым потоком 19 500 лм расширяют перечень доступных комплектаций.
Купить Консольный светодиодный светильник Diora Caiman 120
В НПО «Легион» можно заказать консольный светодиодный светильник Diora Caiman 120 мощностью 120 Вт для дорожного, городского и промышленного освещения. Доступны стандартные исполнения с КСС Д, ШБ4 и ШО, а также модификации Avto.
При формировании заказа учитываются требуемый световой поток, цветовая температура, схема размещения светильников, параметры опор и кронштейнов, характеристики питающей сети и условия эксплуатации оборудования.
НПО «Легион» осуществляет поставки светодиодных светильников Diora Caiman для строительства и модернизации систем наружного освещения.
